Prenosné ultrazvukové systémy sa čoraz častejšie používajú v ambulanciách, urgentnej starostlivosti, pri lôžku pacienta aj v teréne. Ich hlavnou výhodou je mobilita, rýchla dostupnosť a možnosť získať orientačný alebo diagnosticky využiteľný obraz presne tam, kde ho zdravotník potrebuje.

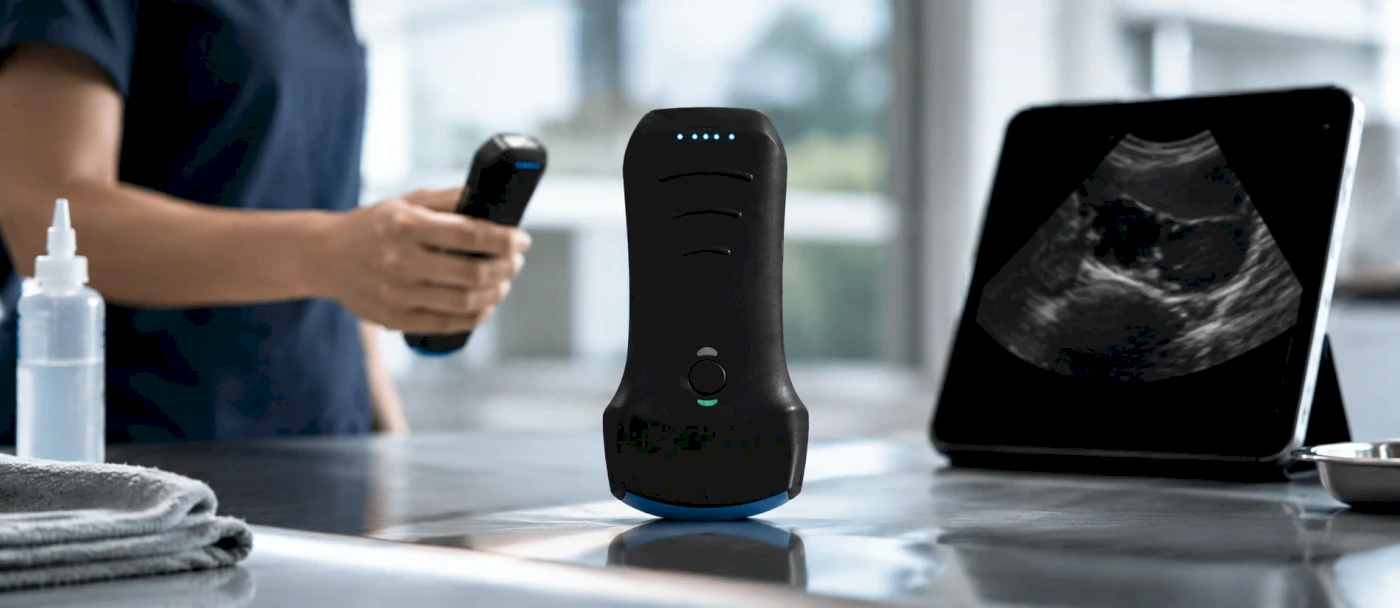

Medzi takéto riešenia patrí aj prenosná ultrazvuková sonda Konted C10TX / C10TX PRO. Ide o kompaktné sono zariadenie s pripojením cez Wi-Fi alebo USB-C, určené na prácu s mobilom, tabletom alebo PC. Model C10TX PRO kombinuje konvexnú, kardiálnu a lineárnu sondu, vďaka čomu pokrýva viac typov vyšetrení v jednom zariadení.
Tento článok slúži ako praktický prehľad práce so sondou a aplikáciou MY USG. Nenahrádza odborné sonografické vzdelanie, klinický úsudok ani interné postupy pracoviska. Pomôže však zopakovať si základné kroky: kontrolu sondy, pripojenie, nastavenie obrazu, používanie režimov, meranie, uloženie záznamu, čistenie a riešenie najčastejších problémov.
Pred zapnutím sondy vždy skontrolujte, či je zariadenie pripravené na bezpečné použitie. Overte, či nie je poškodený kryt alebo kontaktná plocha, či je batéria nabitá, či máte pripravený ultrazvukový gél a či je mobil, tablet alebo počítač pripravený na spustenie aplikácie MY USG.
Pred každým vyšetrením odporúčame krátky checklist:
Ak sa sonda prehrieva, obraz vypadáva alebo aplikácia hlási chybu, nepokračujte naslepo. Najprv problém identifikujte alebo kontaktujte technickú podporu.
Sondu zapnite, pripojte ju k zariadeniu a otvorte aplikáciu MY USG. C10TX PRO podporuje pripojenie cez Wi-Fi aj USB-C a je kompatibilná so zariadeniami Android, iOS a Windows.
Pripojenie cez Wi-Fi
Pripojenie cez USB-C
USB-C je vhodné pri školení, pri nestabilnom Wi-Fi pripojení alebo vtedy, keď potrebujete spoľahlivejšie spojenie. Pripojte kábel do sondy a zariadenia, skontrolujte konektory, otvorte MY USG a overte, či sa zobrazí živý obraz.
Pri prvom otvorení aplikácie sa používa počiatočné heslo 123456. Po prihlásení ho môžete zmeniť v časti User Access Control. Automatické prihlasovanie môže byť praktické pri školení, no pri klinickom použití vždy rešpektujte pravidlá pracoviska a ochranu údajov pacienta.
Najdôležitejšie pravidlo znie:
- Najprv obraz hľadáme sondou, až potom ho opravujeme nastaveniami.
Ak obraz nie je kvalitný, nezačínajte hneď zvyšovaním gainu alebo prepínaním režimov. Najskôr skontrolujte množstvo gélu, kontakt sondy s kožou, tlak, uhol, orientáciu sondy a vhodnú predvoľbu vyšetrenia. Až potom upravujte hĺbku, gain, TGC, fokus alebo frekvenciu.
Sonda má byť držaná pevne, ale nie kŕčovito. Pri skenovaní je vhodné oprieť si časť ruky o pacienta, aby bol pohyb stabilnejší.
| Pohyb | Na čo slúži |
|---|---|
| Posun | Presunutie sondy na inú oblasť |
| Náklon | Zmena uhla dopadu ultrazvuku |
| Rotácia | Prepnutie medzi priečnym a pozdĺžnym rezom |
| Tlak | Zlepšenie kontaktu alebo kompresia tkaniva |
Pri cievach dávajte pozor na prílišný tlak. Môže obmedziť tok a ovplyvniť zobrazenie v Color alebo PW režime.
Každé vyšetrenie by malo začínať v B-mode, teda v základnom čiernobielom režime. Až keď je cieľová štruktúra dobre nájdená a obraz je primerane nastavený, má zmysel zapínať Color, PDI alebo PW.
Pri C10TX a C10TX PRO sú dostupné režimy B, B+B, B/M, Color, PW, PDI a B+Color+PW. V aplikácii je možné upravovať aj hĺbku, gain, TGC, fokus, PRF a ďalšie parametre.
Hĺbku nastavte tak, aby bola cieľová štruktúra približne v strede až spodnej tretine obrazu. Gain ovplyvňuje celkový jas, preto ho upravujte až po kontrole gélu, kontaktu a uhla sondy. TGC pomáha vyrovnať jas v rôznych hĺbkach. Fokus nastavte do oblasti, ktorú chcete hodnotiť. Vyššia frekvencia prináša lepší detail, nižšia lepší hĺbkový dosah.
Každé vyšetrenie by malo začínať v B-mode, teda v základnom čiernobielom režime. Až keď je cieľová štruktúra dobre nájdená a obraz je primerane nastavený, má zmysel zapínať Color, PDI alebo PW.
Pri C10TX a C10TX PRO sú dostupné režimy B, B+B, B/M, Color, PW, PDI a B+Color+PW. V aplikácii je možné upravovať aj hĺbku, gain, TGC, fokus, PRF a ďalšie parametre.
Hĺbku nastavte tak, aby bola cieľová štruktúra približne v strede až spodnej tretine obrazu. Gain ovplyvňuje celkový jas, preto ho upravujte až po kontrole gélu, kontaktu a uhla sondy. TGC pomáha vyrovnať jas v rôznych hĺbkach. Fokus nastavte do oblasti, ktorú chcete hodnotiť. Vyššia frekvencia prináša lepší detail, nižšia lepší hĺbkový dosah.
Aplikácia MY USG umožňuje pracovať aj s farebným Dopplerom, PDI a PW režimom. Doppler režimy používajte až po kvalitnom nastavení B-mode obrazu.
Color Doppler
PW režim
PDI je vhodný na citlivé zachytenie slabšieho, pomalšieho alebo drobnejšieho toku. Neposkytuje však rovnakú informáciu o smere toku ako klasický Color Doppler.
PW režim
PW režim slúži na spektrálne hodnotenie toku. Najprv nájdite cieľ v B-mode, overte tok cez Color, potom prepnite na PW. Vzorkovací objem umiestnite do stredu toku, nastavte uhol, PRF a baseline. Freeze použite až pri stabilnom spektre.
Funkciu Freeze používajte až vtedy, keď máte kvalitný obraz. Po zmrazení môžete merať, pridať poznámku, uložiť snímku alebo video a pracovať s dátami pacienta. Merajte iba na stabilnom, správne orientovanom obraze.
Dvojité zobrazenie je užitočné pri porovnaní dvoch rezov, meraní objemu alebo kombinácii režimov. V praxi môže ísť napríklad o B+B, B+Color alebo Color+PW zobrazenie.
Po každom vyšetrení sondu očistite a dezinfikujte podľa interných pravidiel pracoviska a odporúčaní výrobcu.
Skontrolujte, či je sonda zapnutá, či ste pripojení na správnu Wi-Fi sieť sondy a či heslo obsahuje malé písmená. Ak problém pretrváva, skúste USB-C.
Overte heslo, správnu sieť a to, či sa zariadenie automaticky nepreplo späť na bežnú Wi-Fi.
Skontrolujte zasunutie kábla, kompatibilitu zariadenia a podľa potreby skúste iný kábel.
Najprv skontrolujte gél, kontakt, uhol a tlak sondy. Potom upravte gain, TGC, fokus alebo frekvenciu.
Vráťte sa do B-mode, znovu nájdite cieľ, zmenšite farebný box, upravte gain a PRF. Skontrolujte aj tlak sondy.
Overte Color obraz, presuňte vzorkovací objem do stredu toku, upravte veľkosť vzorky, uhol, PRF a baseline.
Konted C10TX a C10TX PRO môžu byť vhodné pre pracoviská, ktoré potrebujú flexibilné sonografické riešenie bez veľkého stacionárneho prístroja. Využitie nájdu u záchranárov a mobilných tímov, všeobecných lekárov, internistov, kardiológov, gynekológov, pôrodníkov, urológov aj veterinárov.
Jedno kompaktné zariadenie môže pokryť viac typov vyšetrení – od brušných vyšetrení cez cievy, malé časti a pohybový aparát až po kardiologické zobrazenie. V praxi to znamená menej techniky, rýchlejšie nasadenie pri pacientovi a možnosť pracovať s obrazom na tablete, mobile alebo PC.
Wi-Fi je praktické pri mobilnej práci, USB-C pri školení, nestabilnom Wi-Fi alebo potrebe spoľahlivejšieho spojenia. Zariadenia so systémom iOS sa môžu pripájať iba cez Wi‑Fi, zatiaľ čo zariadenia so systémom Android podporujú pripojenie cez Wi‑Fi aj USB‑C.
Najprv potrebujete kvalitný B-mode obraz. Ak cieľ nie je správne nájdený, Color môže byť neprehľadný alebo zavádzajúci.
Pri slabšom alebo pomalšom toku, ktorý chcete citlivo zachytiť. Nie je však náhradou za správne nastavený B-mode a Color.
Po každom použití podľa interných pravidiel pracoviska a odporúčaní výrobcu.
Prenosné sono Konted C10TX / C10TX PRO je praktické riešenie pre zdravotníkov, ktorí potrebujú rýchle a flexibilné ultrazvukové zobrazenie. Jeho prínos naplno vynikne vtedy, keď používateľ zvládne správne priloženie sondy, orientáciu obrazu, nastavenie B-mode, rozumné použitie Doppler režimov, kvalitné meranie a dôslednú dezinfekciu po použití.
Vďaka tomu sa z prenosnej sondy nestane len technická novinka, ale praktický každodenný nástroj, ktorý vie zrýchliť vyšetrenie, podporiť klinické rozhodovanie a priniesť ultrazvuk bližšie k pacientovi.
